一、系统概述
高压电缆金属护层上的接地线为保护接地，其作用是将其电缆接头外屏蔽层上的高感应电压和电缆接头故障时产生的漏电流通过接地线再经接地系统导入大地，从而保证设备和工作人员的人身安全。如电缆发生故障时，将导致漏电流增大，此时接地线上电流将增大。如不及时处理，将会对电缆的长期寿命和短时运行安全造成极大的影响。对电缆护层电流的监测显得尤为重要。

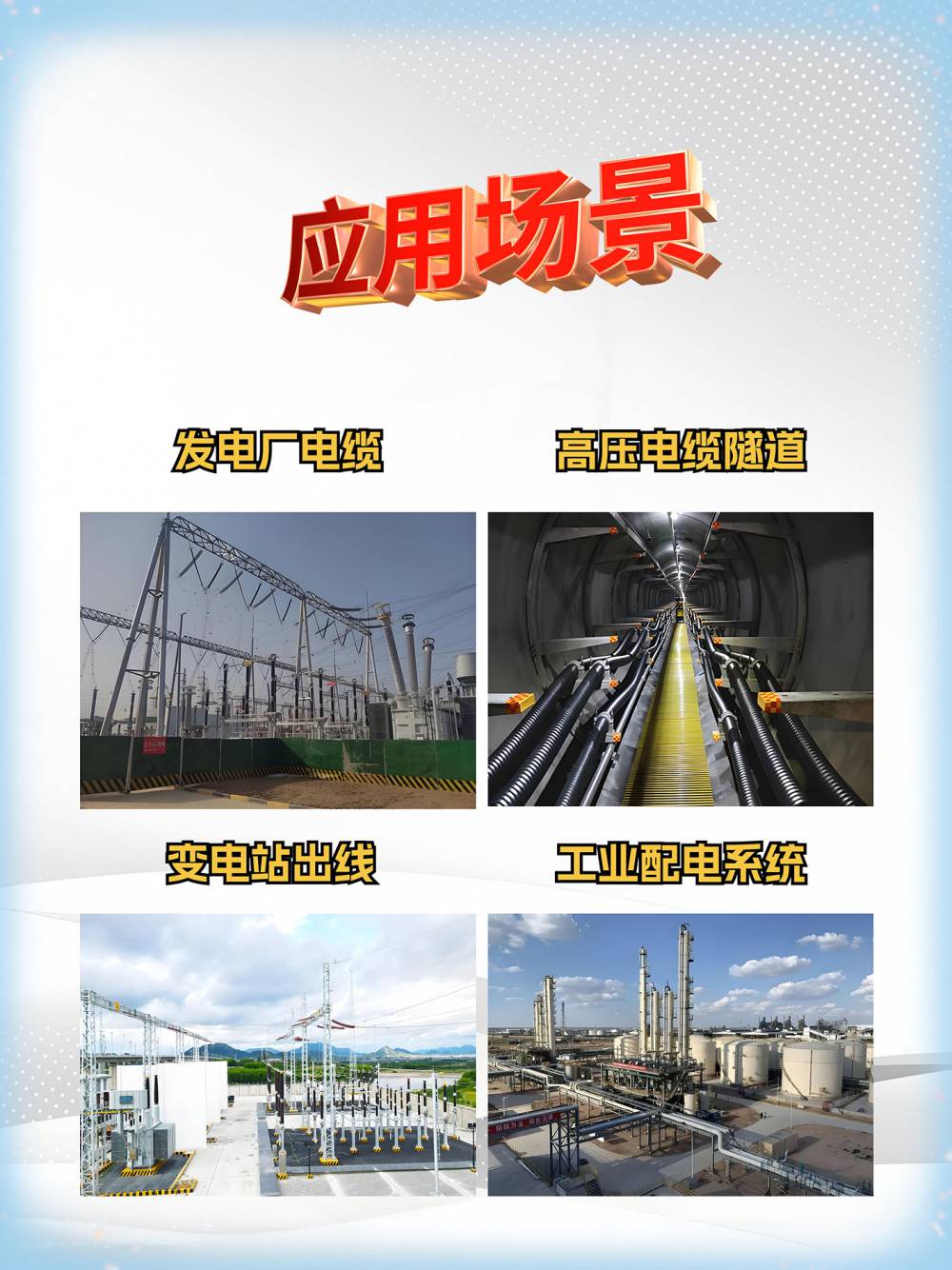

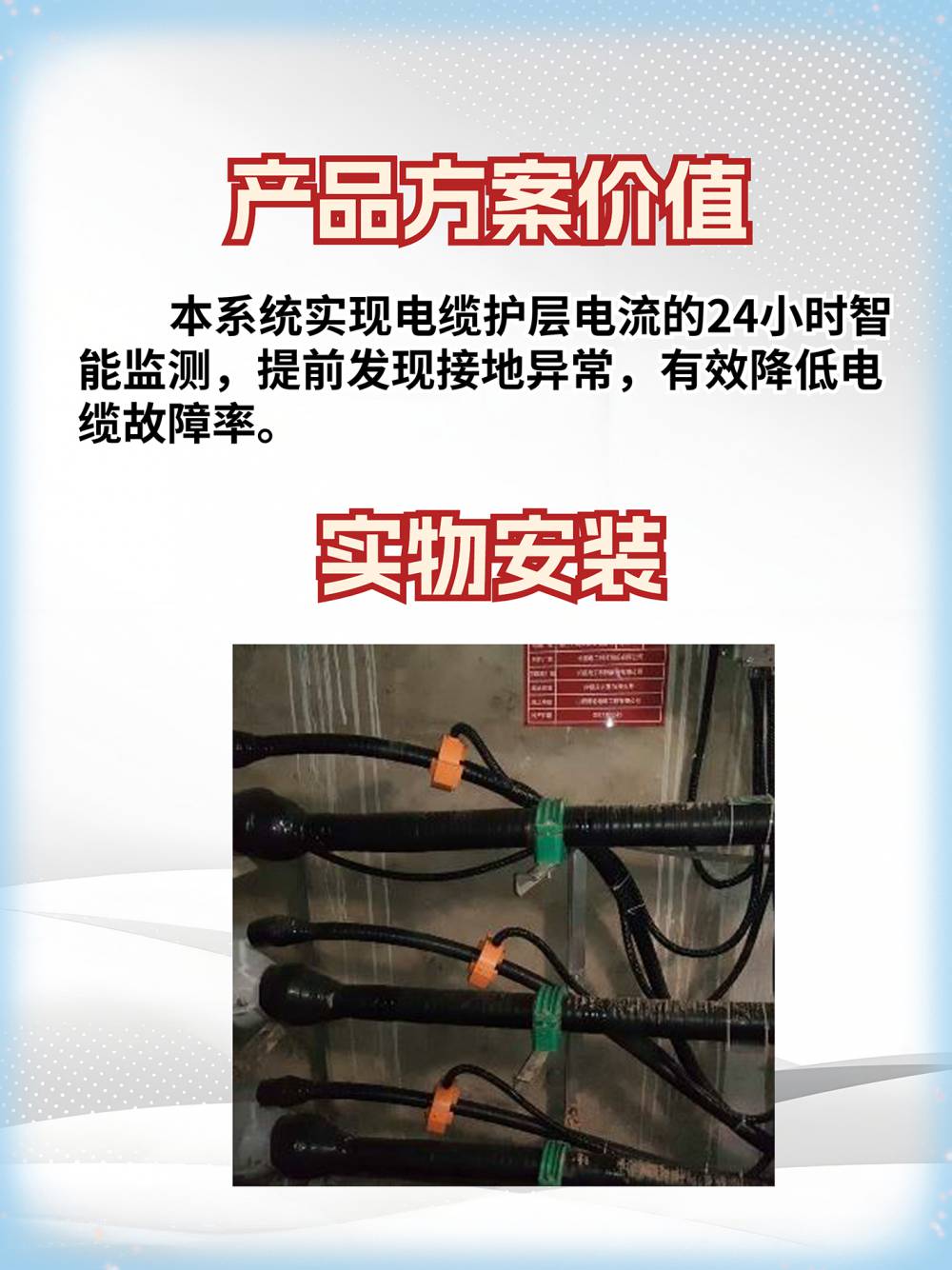

通过在电缆护层接地线上安装一套接地电流采集装置，可有效监测接地电流泄漏状况，通过安装于监控中心的接地电流采集主站，做到对电缆接地电流的实时监控；一旦电缆发生故障，导致接地漏电电流增大，系统会马上发出报警，提示相关人员对电缆故障进行及时处理，大大提高了电缆运行的安全性。

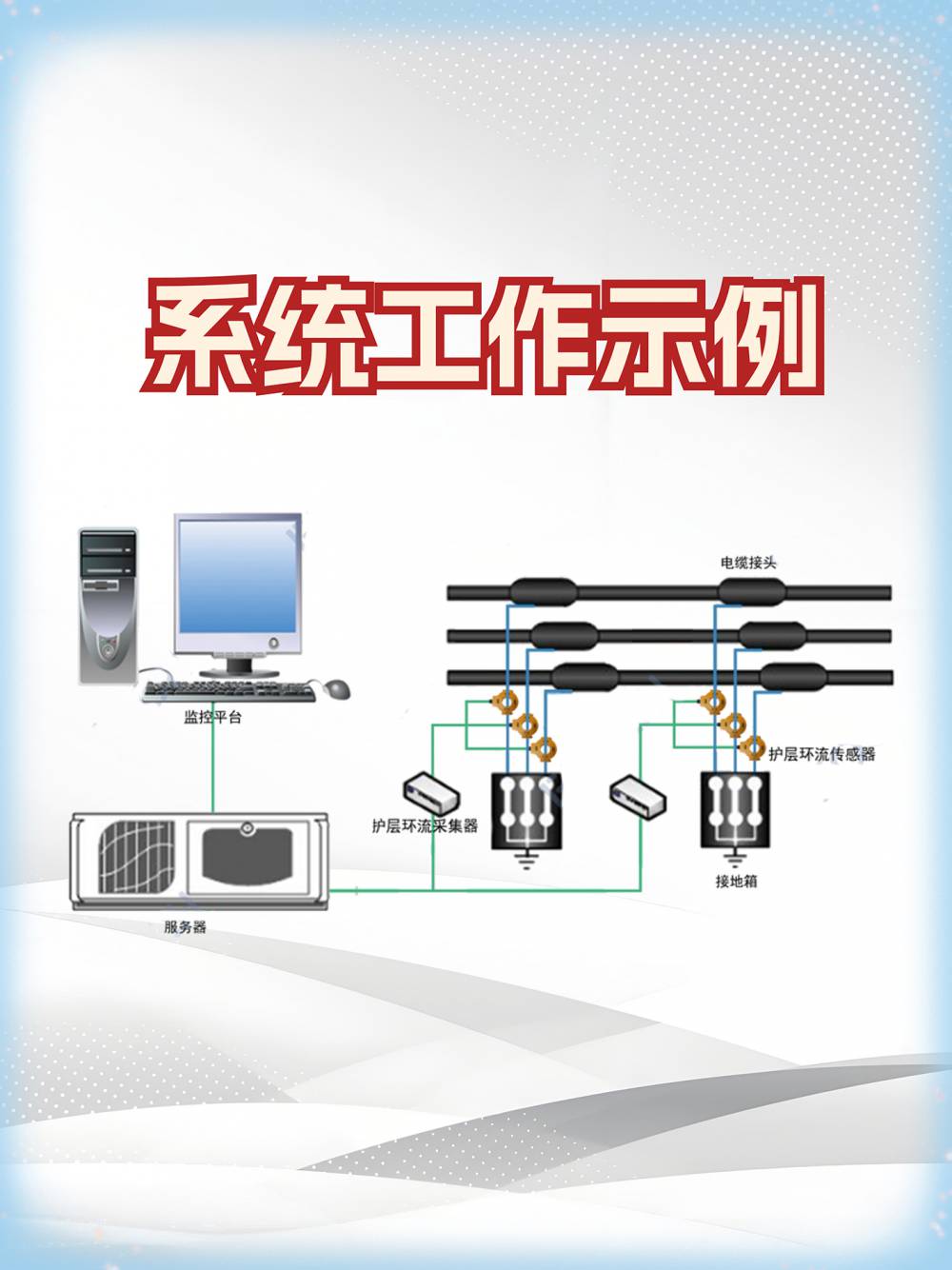

二、系统结构
电缆护层电流监测系统主要由以下两部分组成：
采集装置：主要实现接地电流感应、采集及编码，并且把采集的数据通过通信链路传回上位软件。采集器的供电方式可以利用隧道照明或者感应取电方式。
通信链路：主要用于连接采集装置与上位系统，通信链路可选用工业485总线、工业现场以太网总线及GPRS无线网络的方式实现。

三、功能要求
1、对电力电缆的接地电流进行实时监测，可及早发现电缆接地电流异常，对电缆故障做出处理措施；

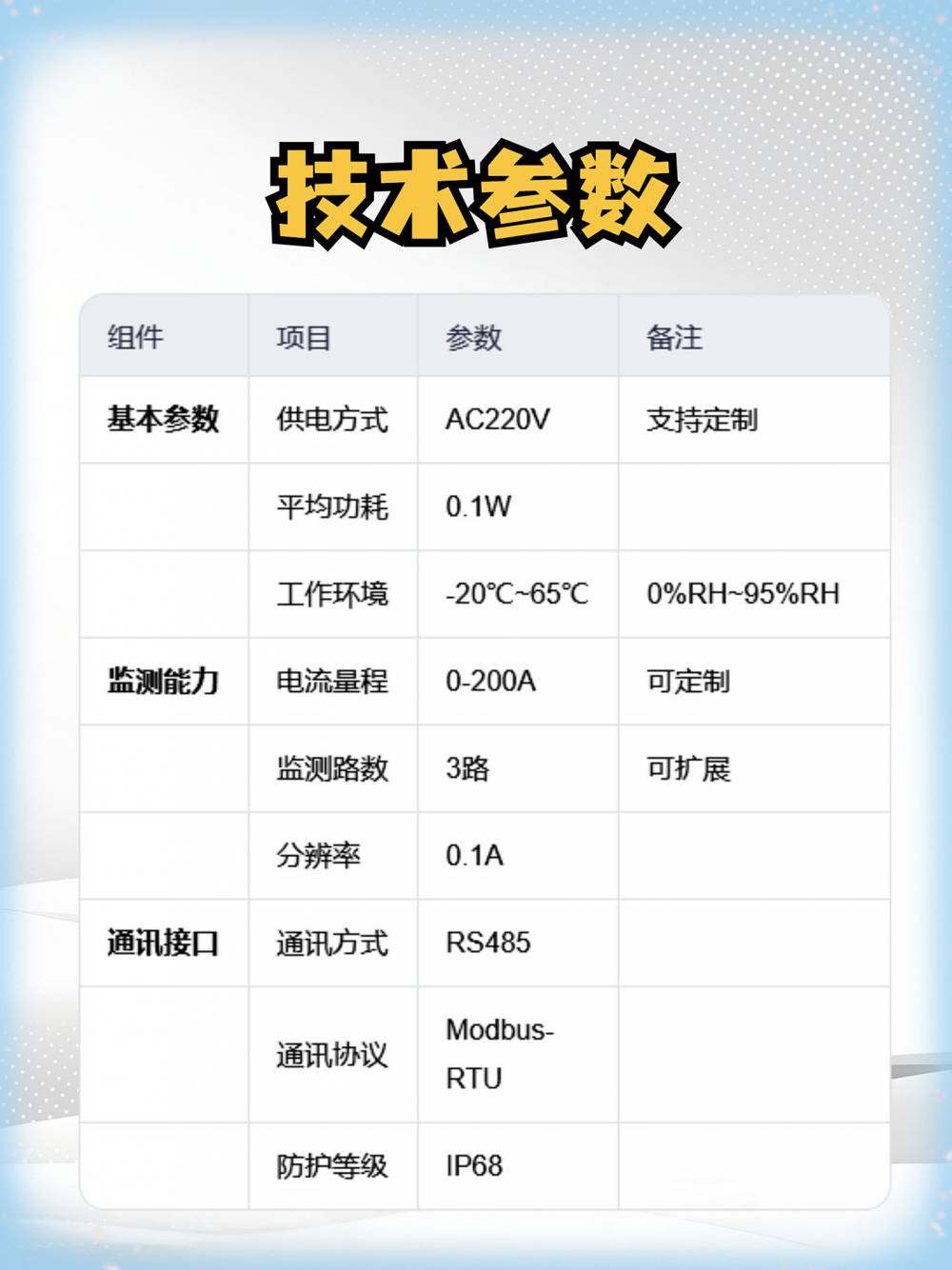

2、护层电流采集装置具备以太网口、RS485两种接口；
3、护层电流采集装置具备扩展功能：增加三路护层电流；
4、前端设备除电流互感器外，整体安装在管廊内部的采集装置内，具备较高的防护等级，适应管廊内潮湿的环境；
5、向第三方集中监控平台提供护层电流数据，可提供软件或硬件底层接口，与综合管理平台无缝融合。
